Plan anlegen

Pläne gehören dem Haus, nicht der Ausstellung. Eine Wand in Saal 202 ist dieselbe Wand, ob dort die Sonderausstellung hängt oder die nächste. Deshalb entstehen die Pläne in der Planbibliothek und werden in jedem Projekt verwendet. Was eine Ausstellung am Plan ändert, bleibt in ihr.

Für Pläne und Räume braucht es Status 6. Den Menüeintrag Bibliotheken › Pläne sehen Konten mit Status 9; alle anderen erreichen die Bibliothek über die Adresse /plans.

Raum anlegen

  1. In der Planbibliothek Räume verwalten öffnen.

  2. Raum hinzufügen, Raumname eintragen, etwa „Saal 202“. Unter Pfad die Verortung im Haus, etwa „Haupthaus/1. OG“.

  3. Speichern.

Wand anlegen

  1. Neuer Plan.

  2. Name eintragen, etwa „Saal 202 Nordwand“. Art: Wand. Raum wählen.

  3. Einheit wählen (mm, cm oder m), dann Breite und Höhe der Wand eintragen. Unter dem Feld steht der Wert in Millimetern zur Kontrolle.

  4. Wenn vorhanden, unter Hintergrund eine Ansicht der Wand hochladen: SVG, PDF oder Bild im realen Maßstab.

  5. Anlegen. Der Plan öffnet sich gleich im Editor.

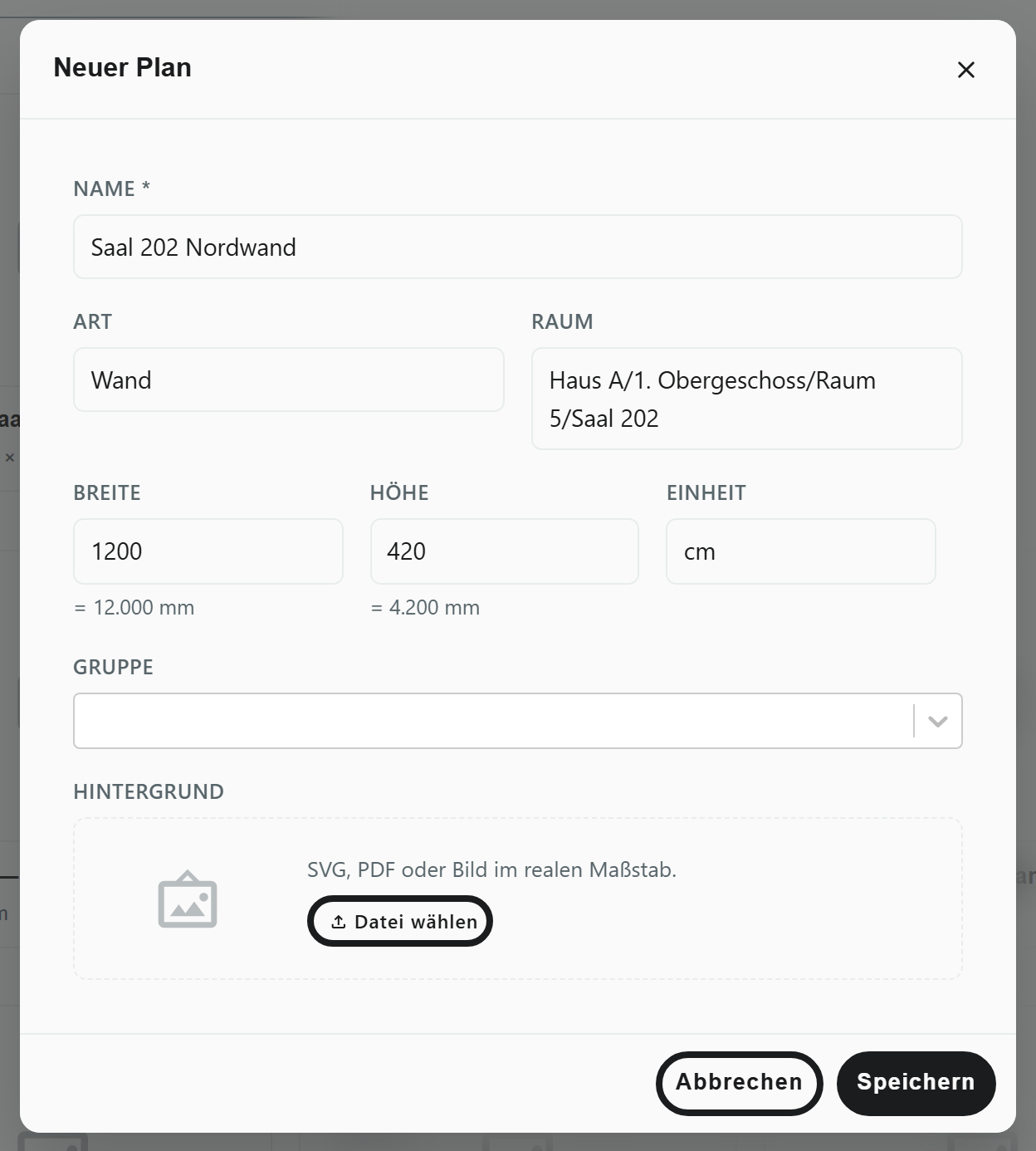

Dialog Neuer Plan aus der Planbibliothek mit den Abschnitten Allgemein, Größe und Hintergrund: Name, Art Wand, Raum Saal 202, Breite und Höhe in cm und die Schaltfläche Anlegen.

So entstehen alle Wände des Raums. Der Name sollte die Wand im Haus eindeutig benennen, denn im Projekt wird danach gesucht.

Was nach dem Anlegen noch zu ändern ist, steht im Editor rechts im Reiter Plan: Name, Art, Raum, Gruppe, Größe und Hintergrund. Jede Änderung dort wird sofort gespeichert und lässt sich mit Rückgängig zurücknehmen. Aus der Bibliothek führt Planeinstellungen im Menü ⋮ einer Karte direkt dorthin.

Wände zu einem Raum verketten

Aus einzelnen Wänden wird erst ein Raum, wenn sie verkettet sind. Die Kette braucht die Übersichtskarte, die Abwicklung im PDF und die 3D-Begehung.

  1. Die erste Wand in der Planbibliothek öffnen.

  2. Auf der Bühne am rechten Rand der Wand das + (Wand verketten) anklicken.

  3. Unter Wand die Nachbarwand wählen, oder mit Neue Wand anlegen… gleich eine neue anlegen. Den Winkel (°) nur ändern, wenn die Ecke kein rechter Winkel ist. Speichern.

  4. Die Nachbarwand erscheint blass am Rand. Ein Klick darauf öffnet sie; dort mit der nächsten Wand ebenso, bis der Raum geschlossen ist.

Ein Klick auf den Winkel einer verketteten Seite öffnet Verkettung bearbeiten, dort auch Verkettung lösen. Im Reiter Plan zeigt der Abschnitt Kette, mit welchen Wänden die Wand verkettet ist.

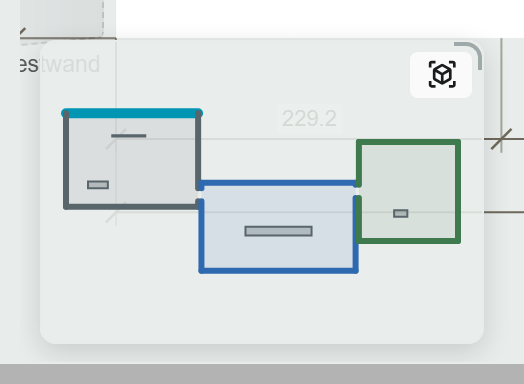

Übersichtskarte unten links im Editor der Nordwand von Saal 202: die Räume mit ihren verketteten Wänden im Überblick, die geöffnete Wand farbig hervorgehoben.

Hintergrund einpassen

Zeigt der hochgeladene Hintergrund mehr als die Wand, oder ist die Wand schräg fotografiert:

  1. Im Editor rechts im Reiter Plan, Abschnitt Hintergrund, Hintergrund einpassen… wählen. Das Einpassen öffnet sich auf der Bühne; eine Zeile darüber sagt, was als Nächstes zu tun ist.

  2. 2 Punkte (skalieren): auf dem Hintergrund anklicken, wo die Wand oben links beginnt und unten rechts endet. Für ein schräges Foto 4 Punkte (entzerren): die vier Ecken in der Reihenfolge oben links, oben rechts, unten rechts, unten links.

  3. Punkte bei Bedarf ziehen, dann Übernehmen. Danach steht wieder der Reiter Plan da.

Abbrechen oder Esc verwirft das Einpassen. Für eine Tapete oder einen Wandstoff gibt es Kacheln mit einer Kachelbreite.

Vitrine, Stellwand, Grundriss

Sie entstehen genauso über Neuer Plan, nur mit anderer Art. Eine Vitrine und eine Stellwand brauchen zusätzlich die Tiefe, eine runde Vitrine nur den Durchmesser als Breite. Wie sie im Raum stehen, zeigt Grundriss mit Vitrinen und Stellwänden .

Plan nur für ein Projekt

Eine Wand, die nur für eine Ausstellung gebaut wird, gehört nicht in die Bibliothek des Hauses.

  1. Im Projekt die Ansicht Wandplaner öffnen.

  2. In der Planübersicht Neuer Projektplan. Der Dialog ist derselbe; nach Anlegen öffnet sich der Plan im Editor.

Planübersicht in der Ansicht Wandplaner der Sonderausstellung 2026: oben Suche, Art-Filter, 3D-Begehung und Neuer Projektplan, darunter die Pläne von Saal 202 als Karten mit Vorschau, Art und Größe.

Der Plan existiert nur in diesem Projekt und ist dort vollständig bearbeitbar. Dafür genügt das Schreibrecht im Projekt.

Plan entfernen

In der Planbibliothek im Menü ⋮ der Karte Löschen, oder im Editor im Reiter Plan ganz unten Plan löschen. Hängen noch Objekte daran, wird der Plan archiviert statt gelöscht.

Wer einen Plan nur vorübergehend nicht braucht, schaltet im Reiter Plan Aktiv aus. Archivierte Pläne zeigt die Planbibliothek mit Archivierte anzeigen; ein Klick auf die Karte öffnet ihre Planeinstellungen, dort holt Aktiv sie zurück.
