Wandplaner

Plan als PDF ausgeben

Für den Aufbau braucht die Werkstatt ein Blatt, auf dem sie messen kann. Der Wandplaner gibt jeden Plan als PDF in einem festen Maßstab aus, mit Maßkette und Objektmaßen.

Vorbereiten

Was auf dem Bildschirm eingeschaltet ist, steht auch im PDF. Vor dem Export im Menü Ansicht Maßkette für die Lage der Objekte und Größen anzeigen für die Größen auf den Objekten einschalten. Im Reiter Plan unter Maßbezug der Wand wählen, was die Maßkette misst: Mitte für die Hängeachse, Kante für die Abstände zwischen den Rahmen.

Exportieren

  1. Im geöffneten Plan Exportieren › PDF exportieren.

  2. Papierformat wählen, etwa A3, und Ausrichtung. Mit Automatisch wählt Moliri Quer- oder Hochformat.

  3. Maßstab: Automatisch (Blatt füllen) nimmt den nächsten Standardmaßstab, bei dem der Plan auf das Blatt passt. Für die Werkstatt meist besser ein fester Maßstab wie 1:20 oder 1:50.

  4. Unter den Optionen stehen Maßstab und Blattgröße. PDF exportieren.

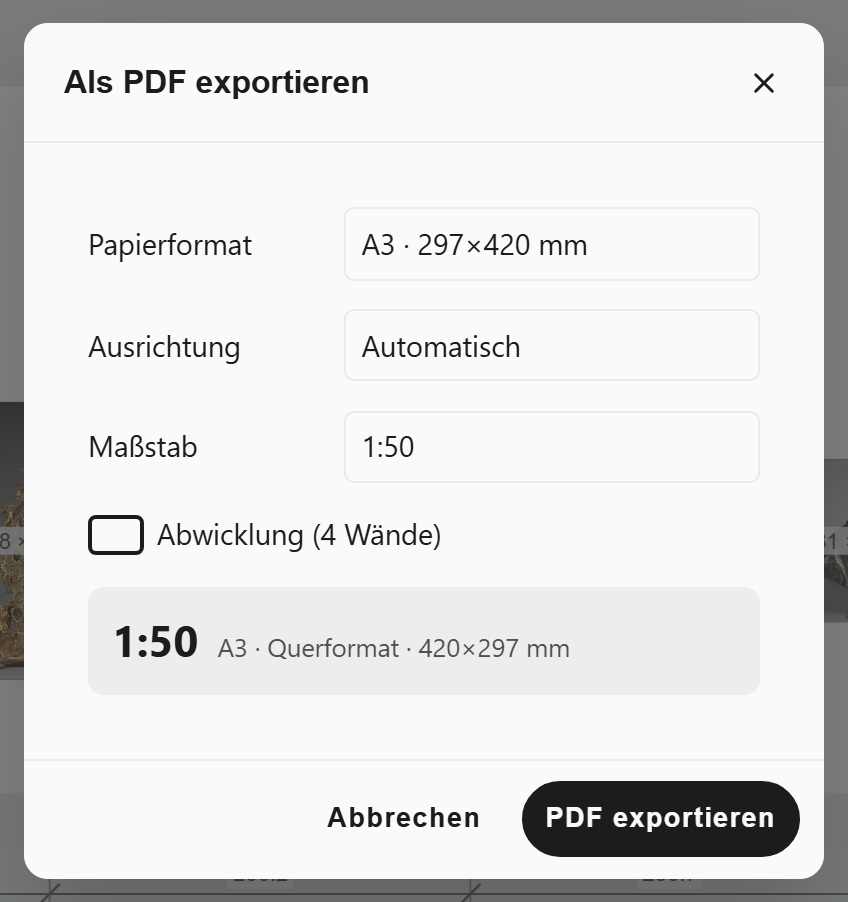

Dialog Als PDF exportieren für die Nordwand von Saal 202 mit Papierformat A3, Ausrichtung Automatisch, Maßstab 1:50 und der Ergebniszeile mit Maßstab und Blattgröße.

Passt der Plan bei einem festen Maßstab nicht auf das Blatt, sagt das der Dialog, und der Export ist gesperrt. Dann ein größeres Format oder einen kleineren Maßstab wählen.

Einen ganzen Raum abwickeln

Ist die Wand mit Nachbarwänden verkettet, bietet der Dialog Abwicklung (… Wände) an. Dann stehen alle Wände der Kette nebeneinander auf einem Blatt, so wie man den Raum abschreitet.

Was im PDF steht

Hintergrund, Objekte mit ihren Bildern, Vitrinen und Stellwände als Silhouette, Zeichnungen, Maßkette und Größen. Unten links stehen Planname, Maßstab und Format. Linien und Text bleiben Vektoren; das Blatt lässt sich ohne Verlust vergrößern und der Text markieren.

Ein Plan, ein Blatt

Der Wandplaner gibt einen Plan oder eine Abwicklung auf ein Blatt aus. Eine lange Wand im Maßstab 1:20 braucht deshalb ein großes Format. Für Schnittvorlagen einzelner Bilder in Originalgröße, verteilt auf mehrere Blätter, gibt es den Bilderexport mit dem Reiter Maßstab .

Neben dem PDF gibt es Exportieren › SVG exportieren: der Plan als SVG in Millimetern, ohne Dialog, mit den Ebenen Architektur, Objekte, Maßketten, Zeichnung und Einbauten.
